Hand- und CAD-Skribbles

Erklärung

Hand- und CAD-Skribbles sind Zeichnungen in Verbindung mit CAD generierten Skribbles. Dabei kannst du schnelle in CAD generierte Darstellungen unterstützend zu deinen Skribbles verwenden oder direkt in die CAD-Skizzen zeichnen. Die Verbindung von CAD und händischen Zeichnungen gibt dir die Möglichkeit bestimmte Elemente besonders hervor zu heben oder aufgrund Ihrer Eigenschaften besser darstellen zu können. Außerdem kannst du durch die CAD Elemente deinen Skizzen einen konkreteren, dreidimenionalen Raum geben. Ebenso kannst du im Raum fixierte Objekte mit CAD definieren und drum herum zeichnen.

Ziel

Es ist das Ziel, verschieden konkret Entwicklungsstände, zeichnerisch weiter bearbeiten zu können. Auf der einen Seite um die Komunikation im Designprozess mit anderen zu erleichtern, sowie um seine eigenen Ideen festhalten, reflektieren und weiter entwickeln zu können.

Vorgehen

Ansichten aus bereits Erstellten CAD-Daten werden ausgedruckt, darüber wird händisch gezeichnet.

Tipp

CAD-Skribbles sind der „nächste Schritt“ in der Darstellung mit Skribbles. Bevor du an den Computer gehst Reife deine Ideen mit händischen Zeichnungen aus

Halte deine CAD-Skribbles einfach; es muss kein perfektes Rendering sein. Erhalte den Kontrast zwischen Zeichnung und CAD als darstellerisches Stilmittel. Deine Zeichnungen müssen die CAD Darstellung nicht immitieren. Entwickle eine persönliche, eigenständige Handschrift und lass deinen persönlichen Stil einfließen.

Quellen

Studienarbeiten:

Dreirad – Arnold – Klöpfer – Wuchold – WS 13/14

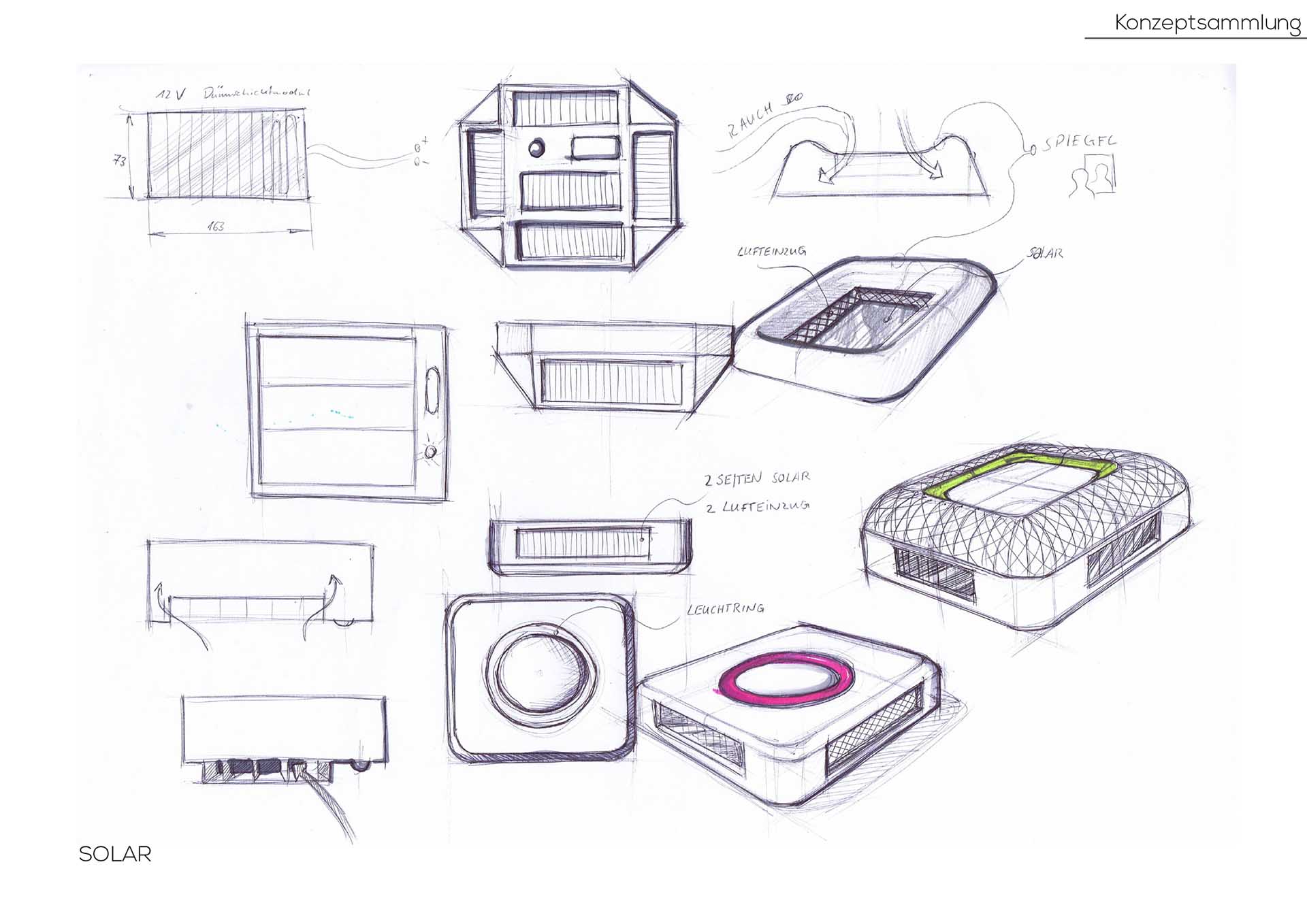

Rauchmelder – Streicher – Bährmann – WS 13/14

Styroporschredder – Alles – Thomé – Lerch – Von Pflugk – SS 12

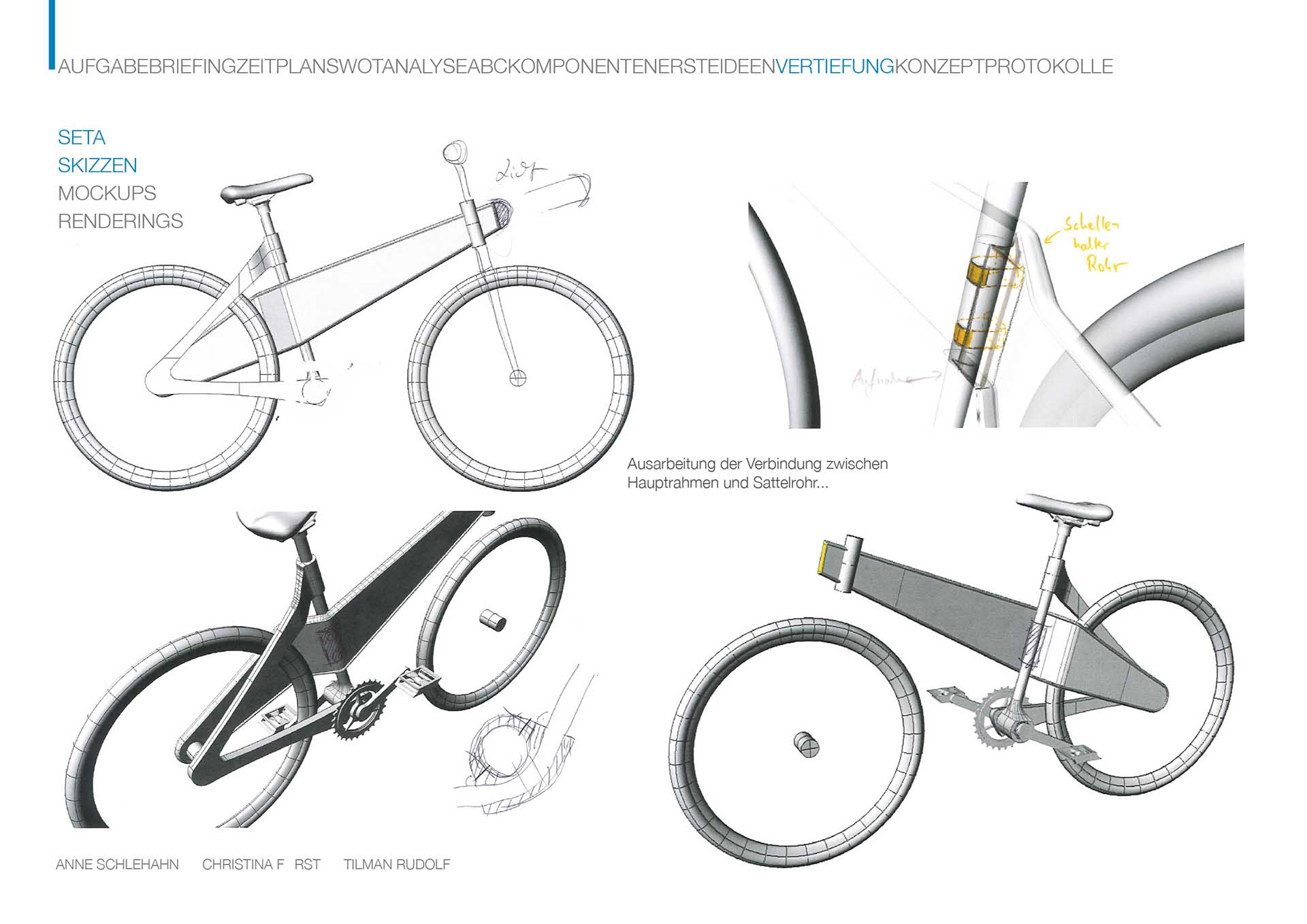

Carbonrad – Schlehahn – Först – Rudolf – WS 09/10

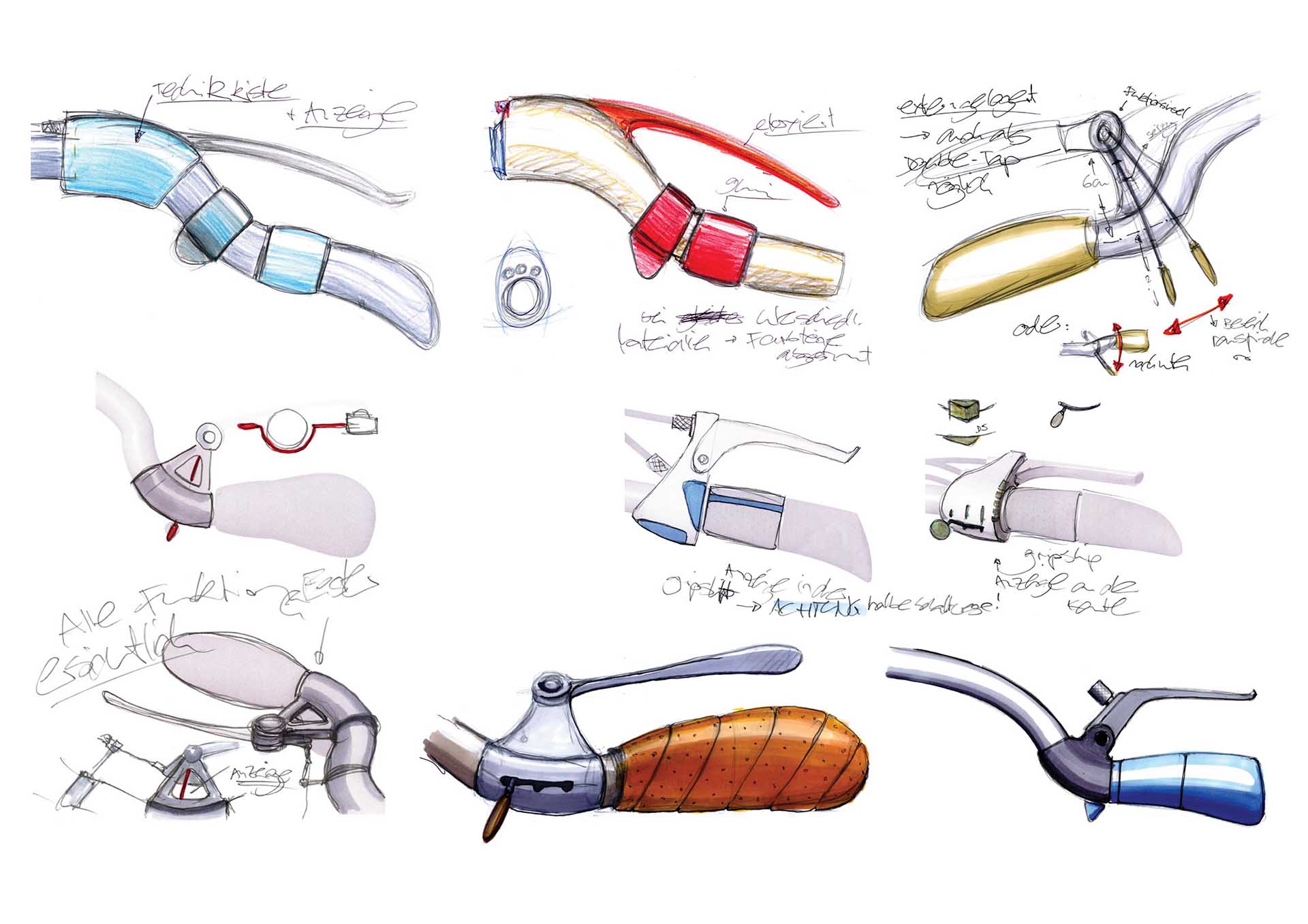

Fahrradkomponente – Kastner – Hilbig – SS 07

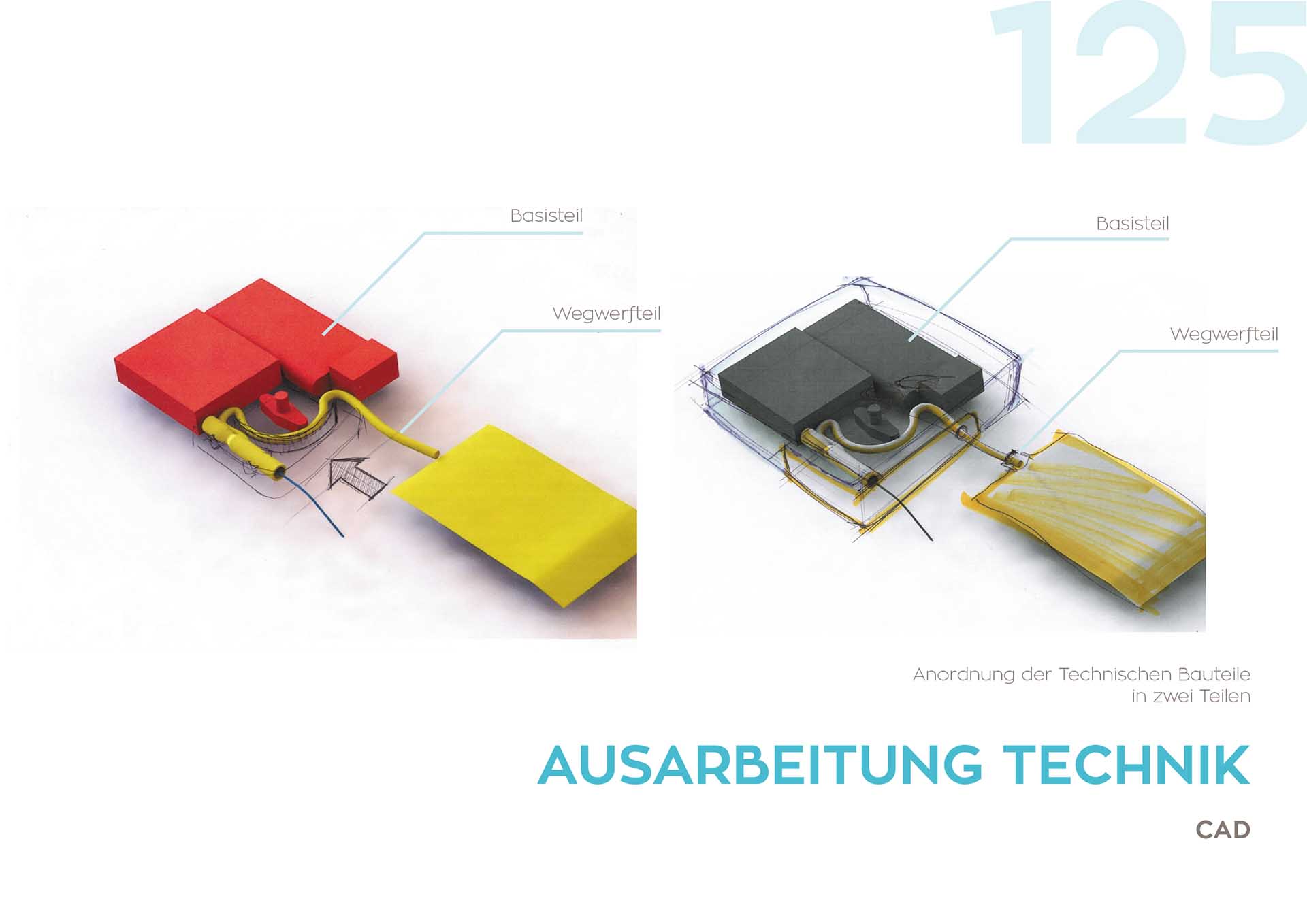

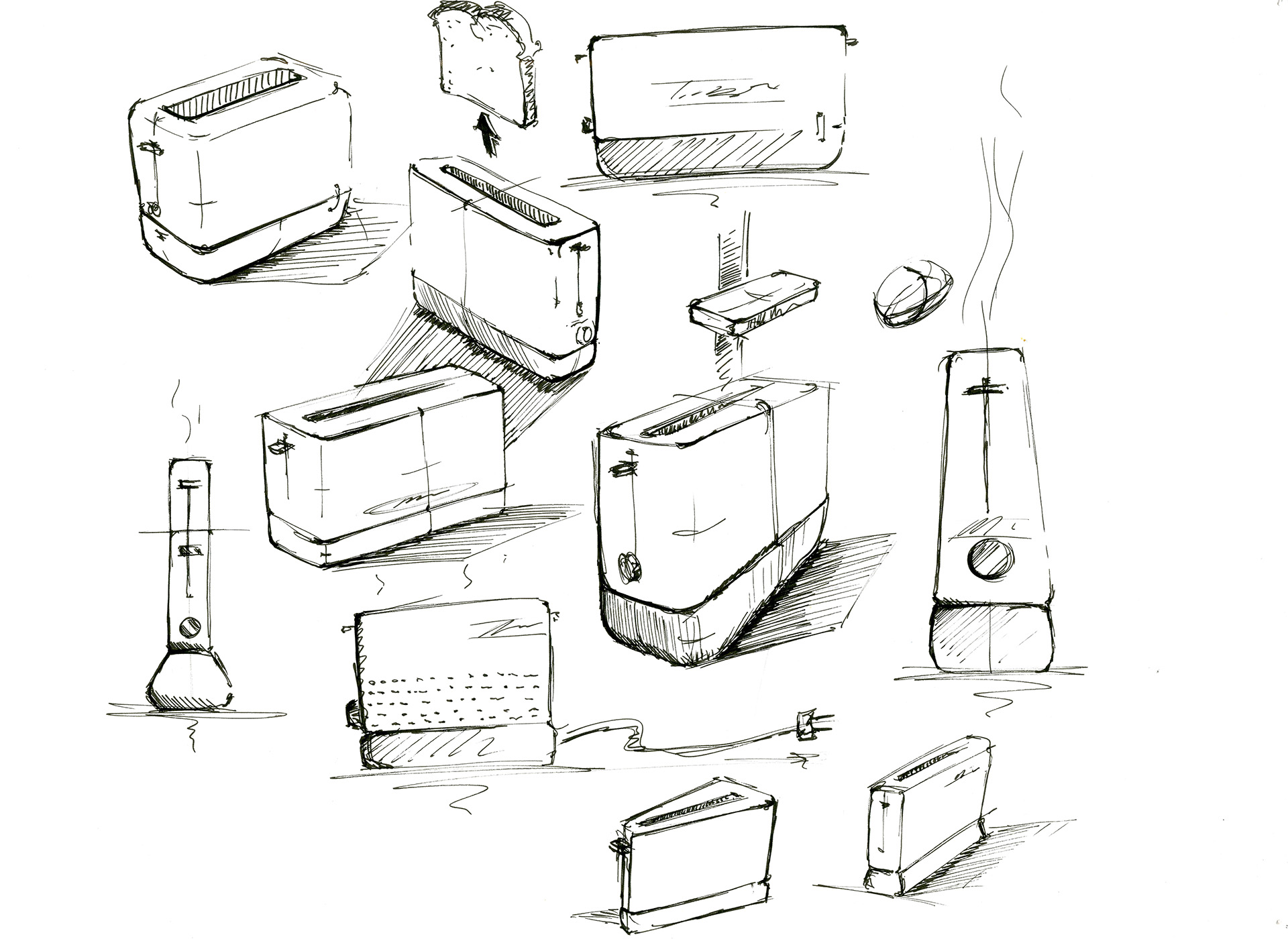

Redesign it – Grebner – Müller – WS 15/16

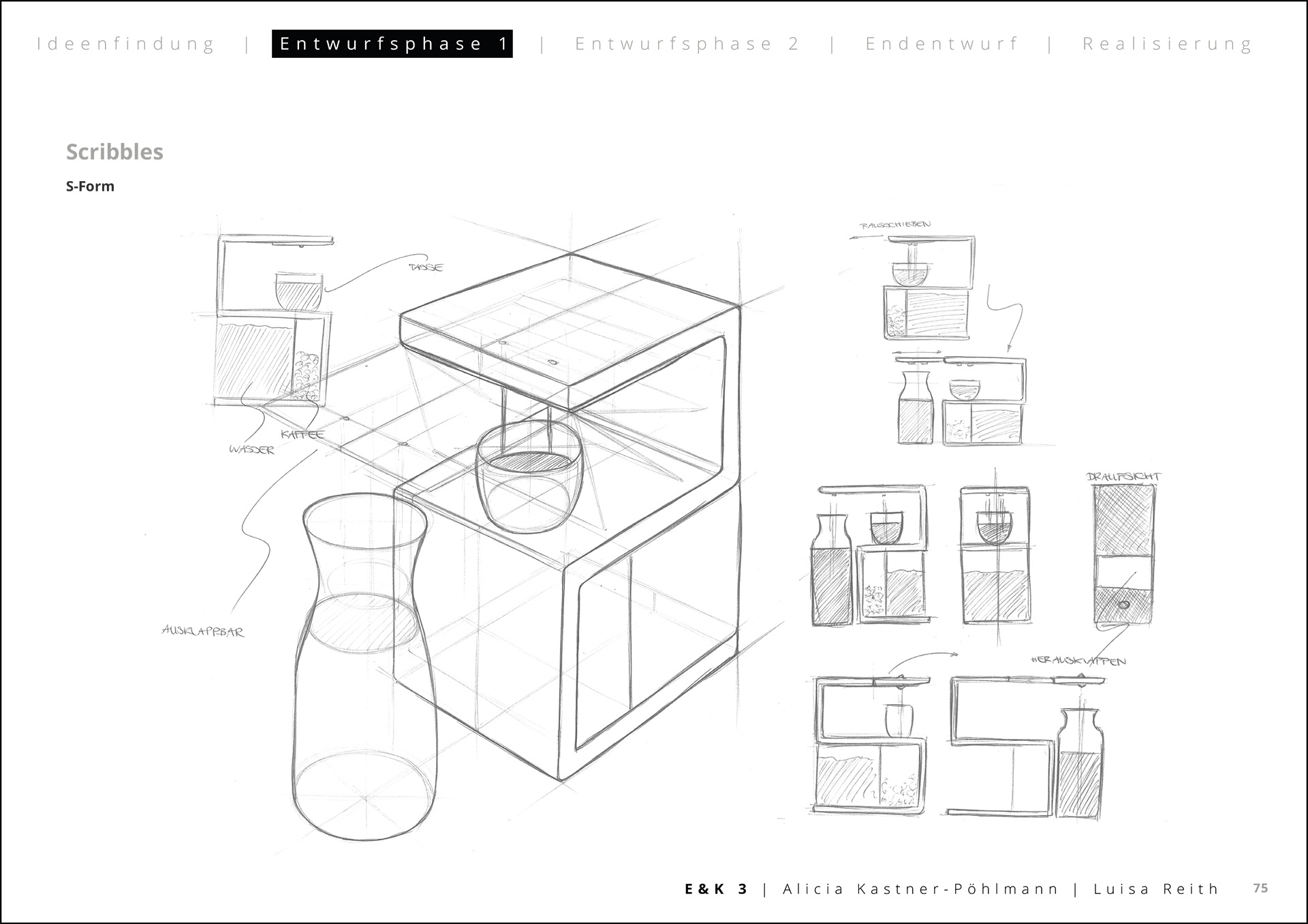

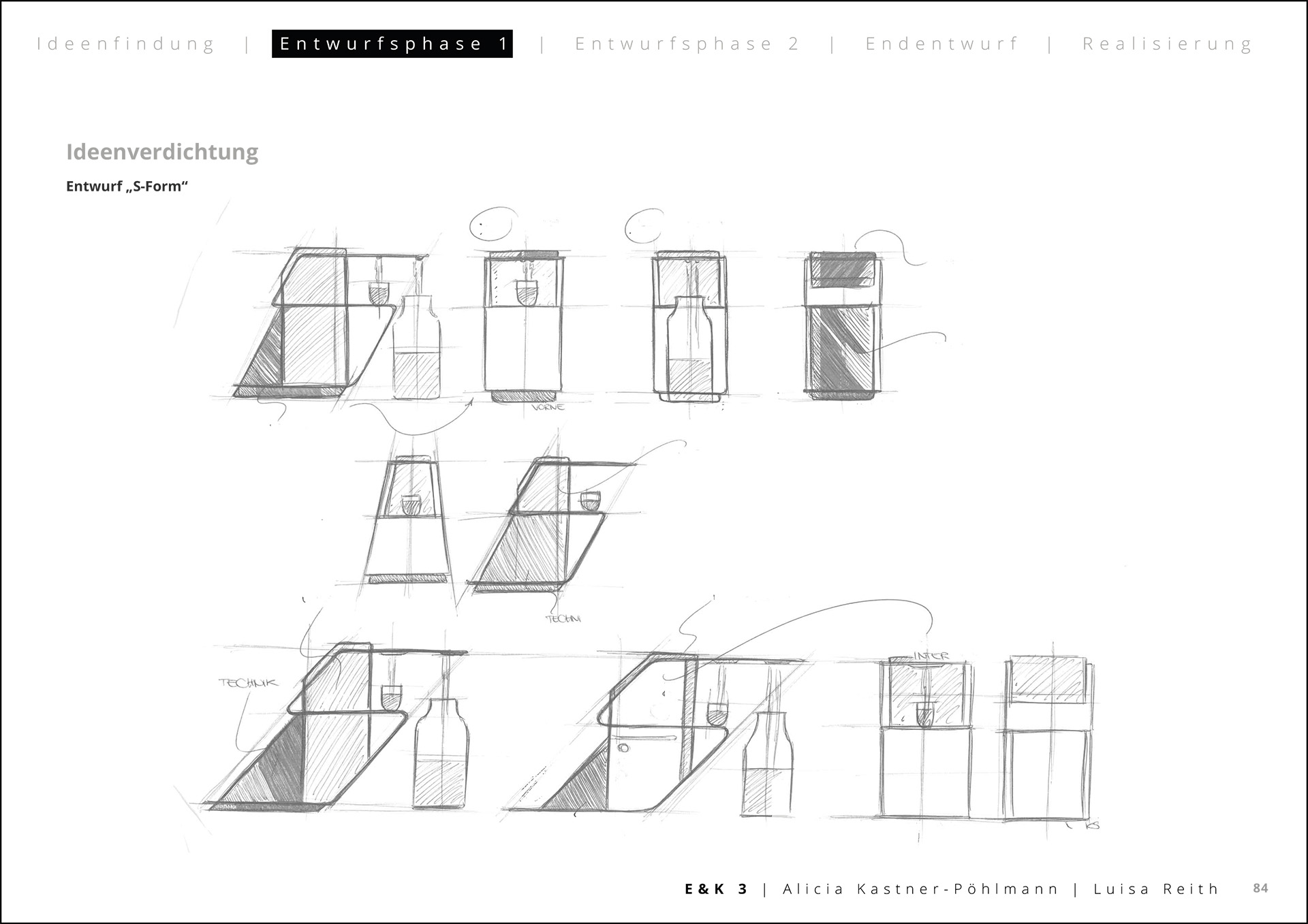

Heisswasserspender – Kastner-Pöhlmann – Reith – ws 19/20

Fach Darstellen:

Philipp Kupfer

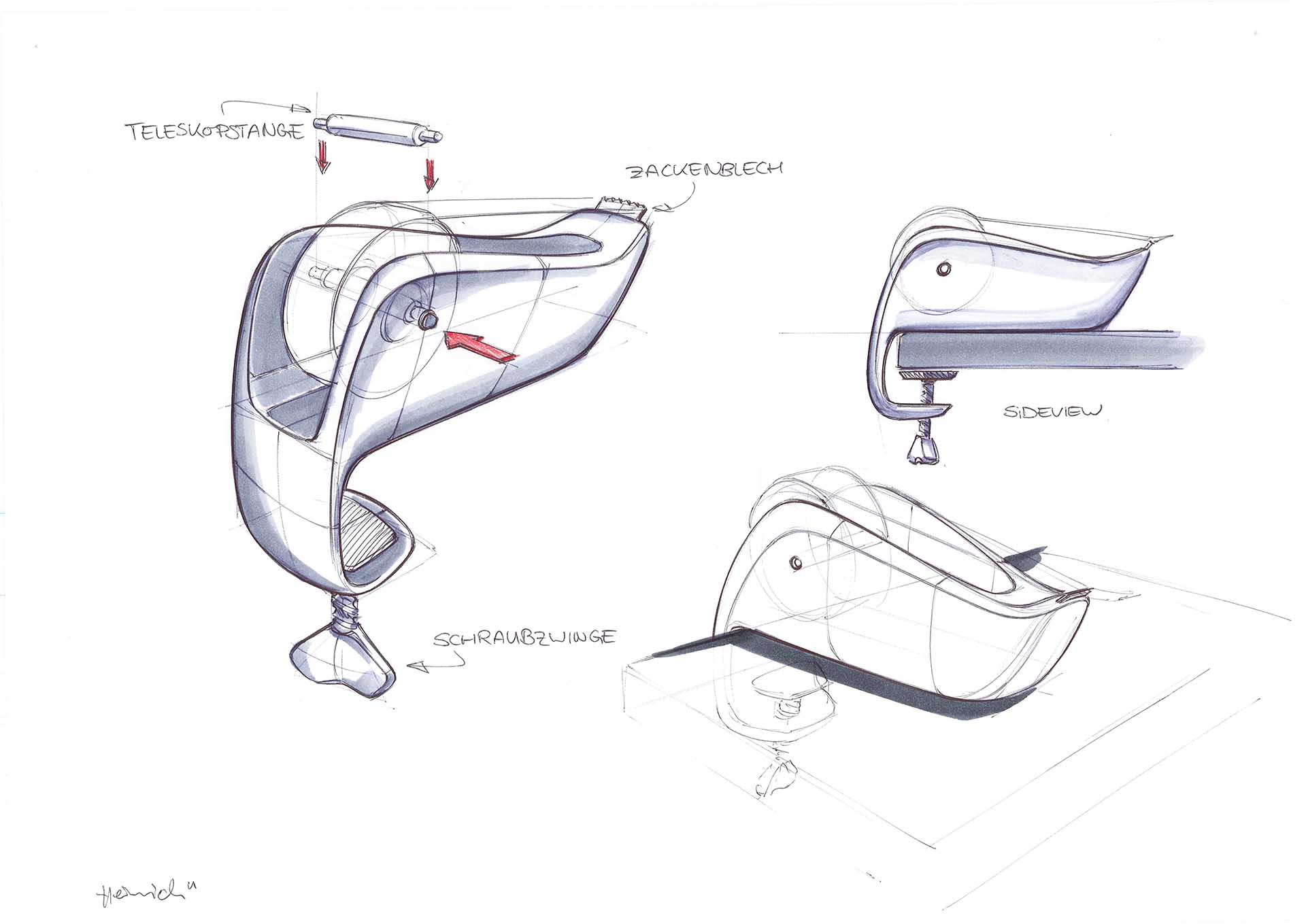

Heinrich Felix

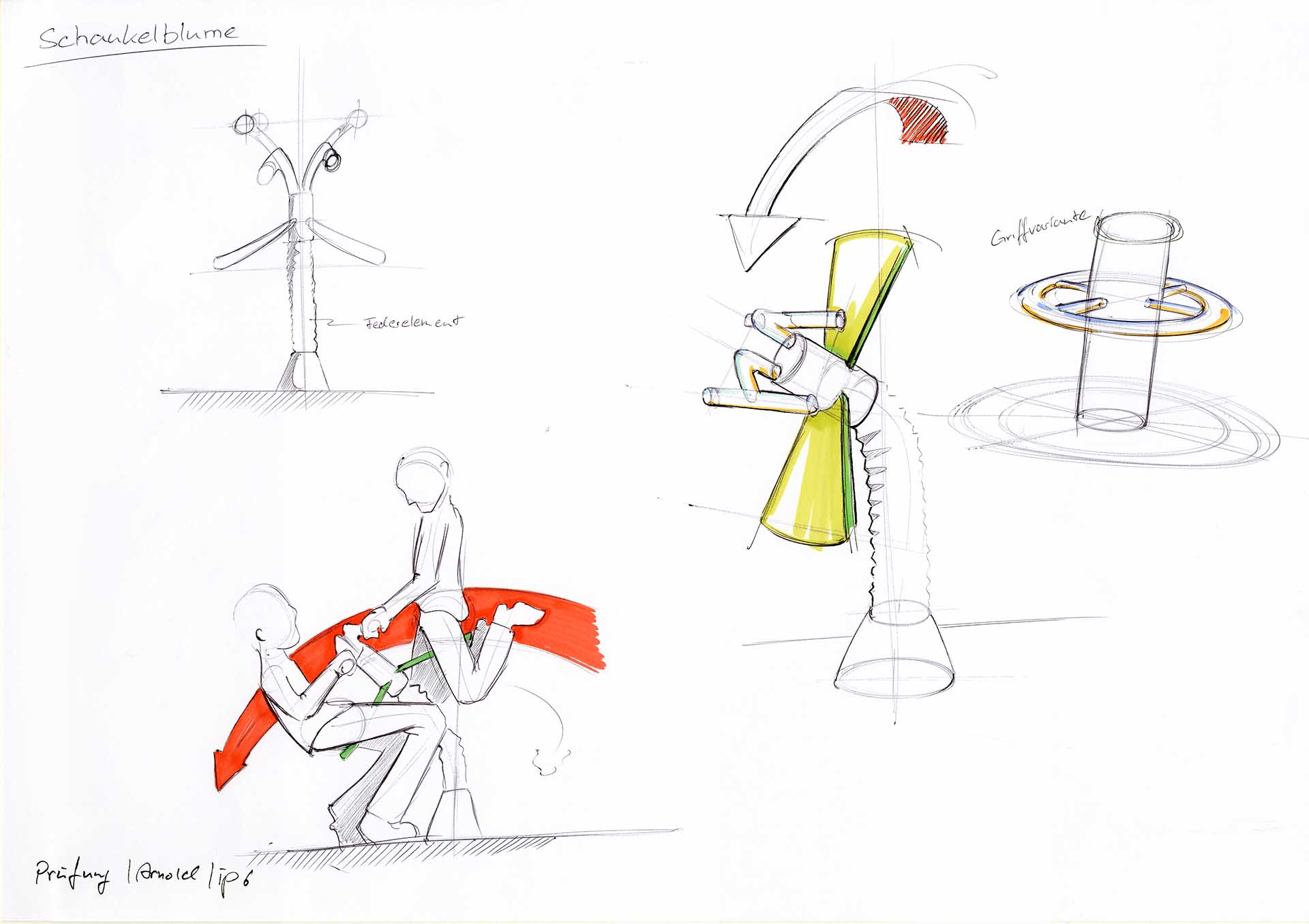

Arnold Christian

Lisa-Marie von Pflugk

Klöpfer Fabian

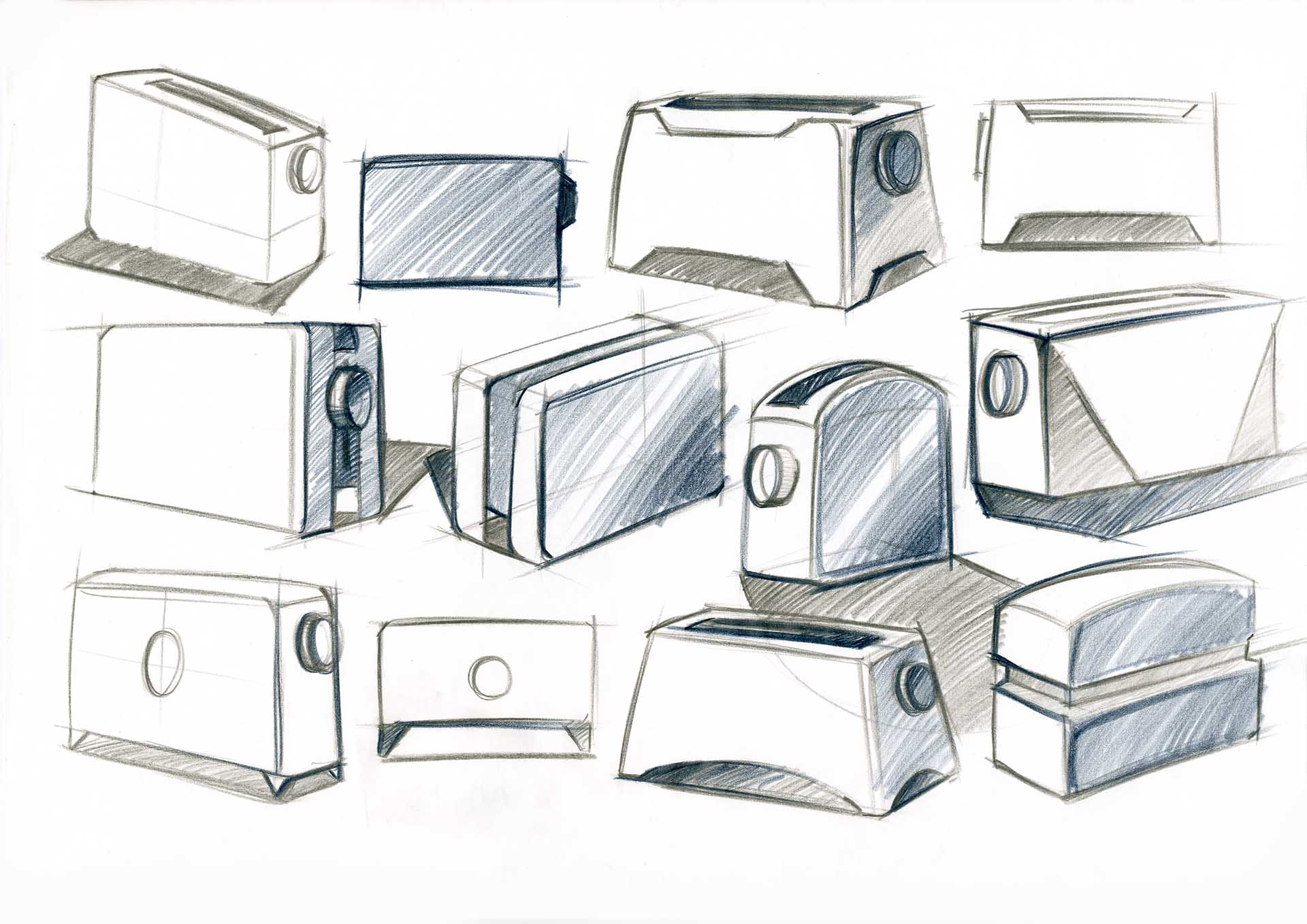

Neukäufer christina

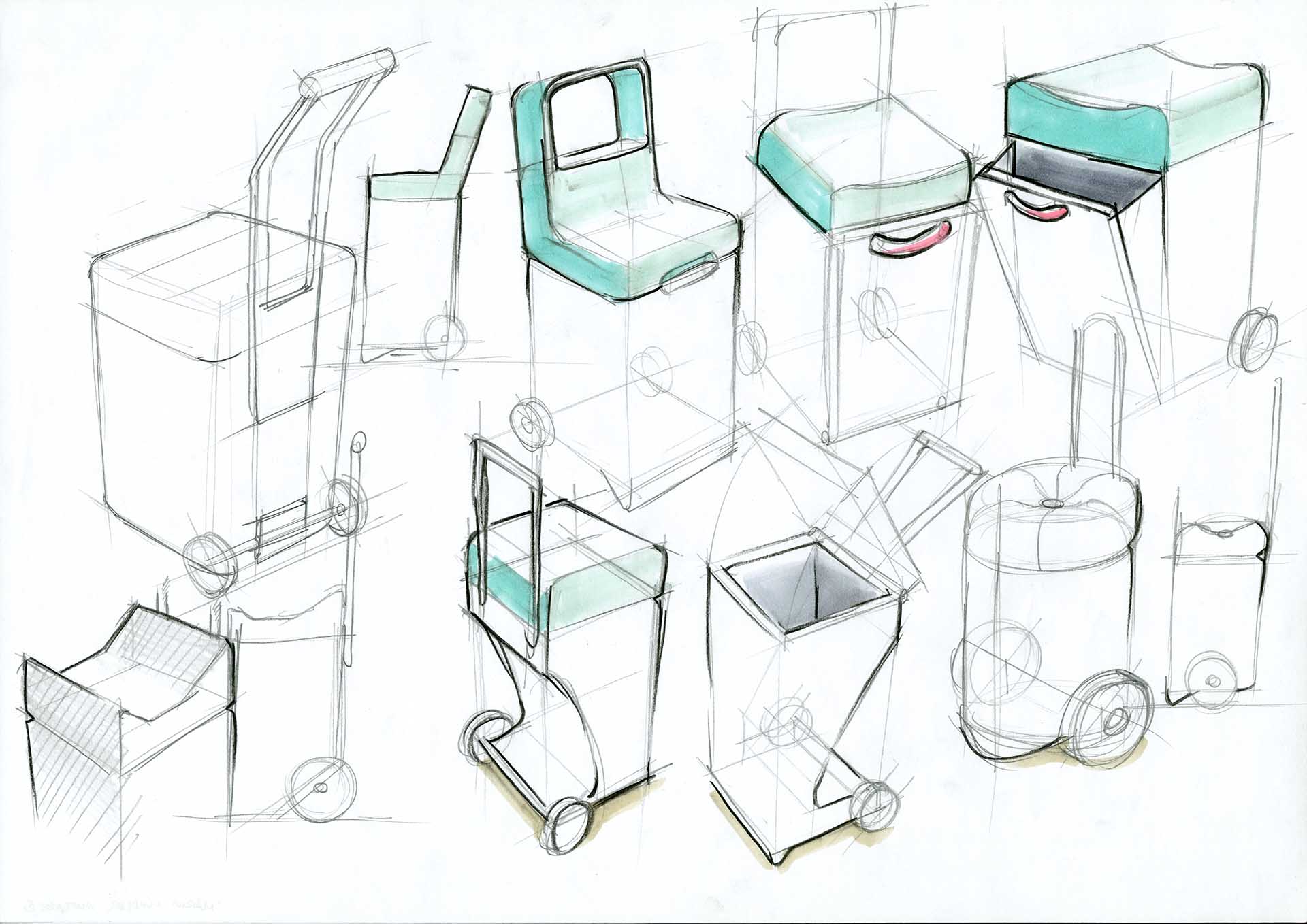

Markus Kindler

Müller Harry

Stuhler Alexander

Hafner Sabrina
